Сервопривод TD8120MG 20 кг 180° Комплектующие для ручной сборки прикормочных корабликов

Серводвигатель TD8120MG:

Мощный сервопривод с максимальным крутящим моментом до 20,3 кг·см подойдет для самых больших проектов, где требуется большая грузоподъемность. Металлический корпус позволяет отводить тепло наиболее эффективно по сравнению с пластиковыми моделями. Механизм сервопривода выполнен из металла (меди и аллюминия). В комплекте с сервоприводом идет комплект крепежа и пластиковых качелек. Для работы с большими нагрузками используйте металлическое колесо или колено для сервопривода.

Смотреть краткий обзор сервопривода

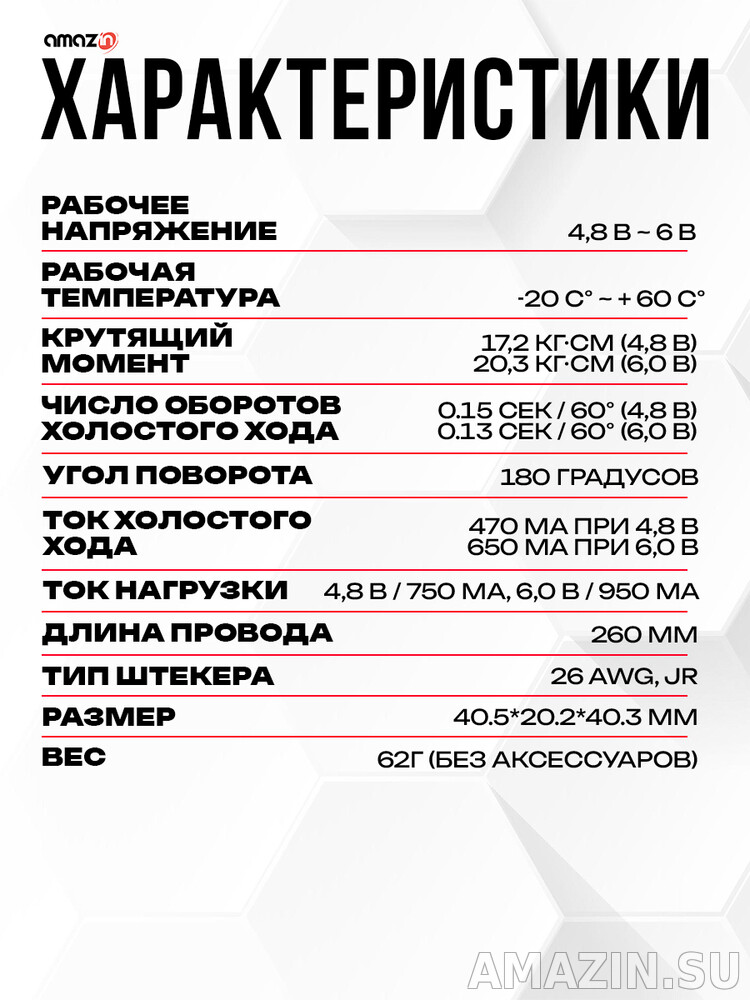

Характеристики TD8120MG (20 кг):

• Рабочее напряжение: 4,8 В ~ 6 В;
• Рабочая температура: -20 C° ~ + 60 C°;
• Крутящий момент: 17,2 кг·см (4,8 В), 20,3 кг·см (6,0 В);
• Число оборотов холостого хода: 0.15 сек / 60° (4,8 В), 0.13 сек / 60° (6,0 В);
• Угол поворота: 180°;
• Ток холостого хода: 470 мА при 4,8 В, 650 мА при 6,0 В;
• Ток нагрузки: 4,8 В / 750 мА, 6,0 В / 950 мА;
• Длина провода: 260 мм;
• Тип штекера: 26 AWG, JR;

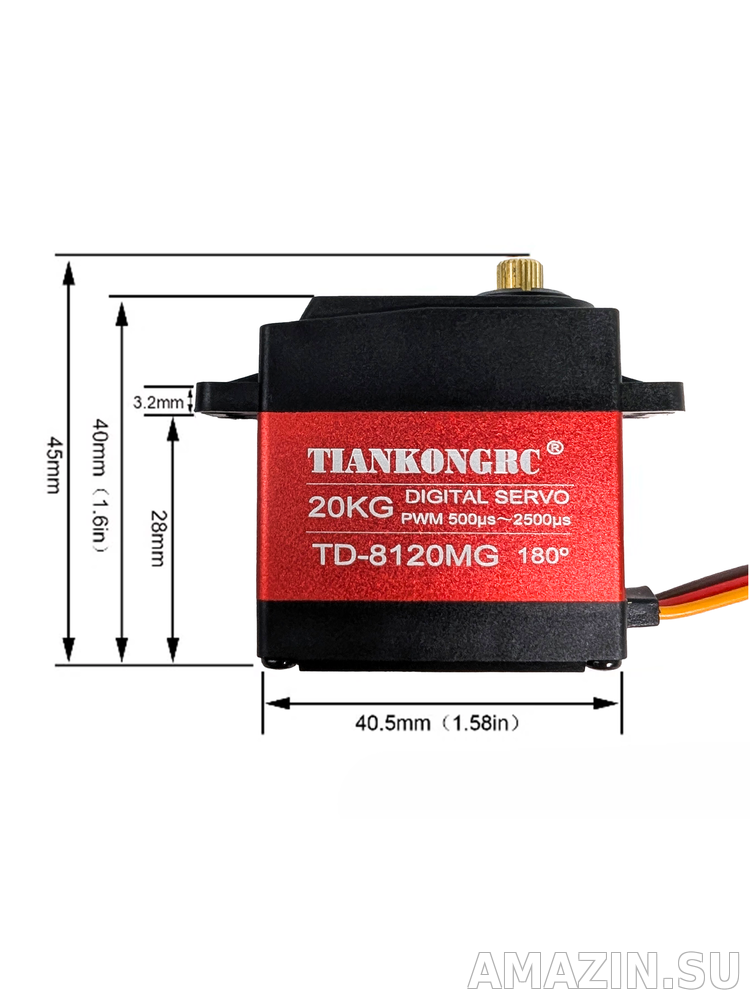

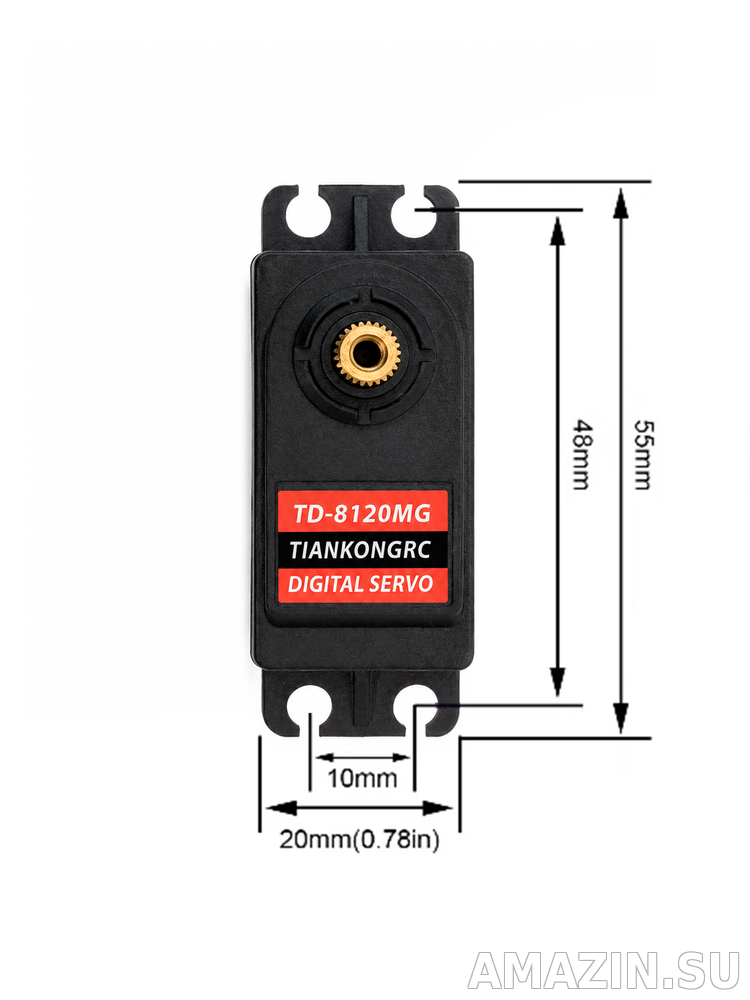

• Размер: 40.5*20.2*40.3 мм;
• Вес: 62 г (без аксессуаров).

Подключение сервомотора:

Сервопривод TD8120MG подключается с помощью трех проводов:

1. Коричневый - GND (земля) ― подключается к GND контроллера.
2. Красный - VCC (питание) ― подключается к пину 5V контроллера.
3. Желтый - S (сигнал) ― подключается к цифровому выводу контроллера.

Для подключения удобно использовать Sensor Shield или Motor Shield.

Комплектация:

• Сервопривод TD8120MG;
• Комплект качелек;
• Комплект креплений.
